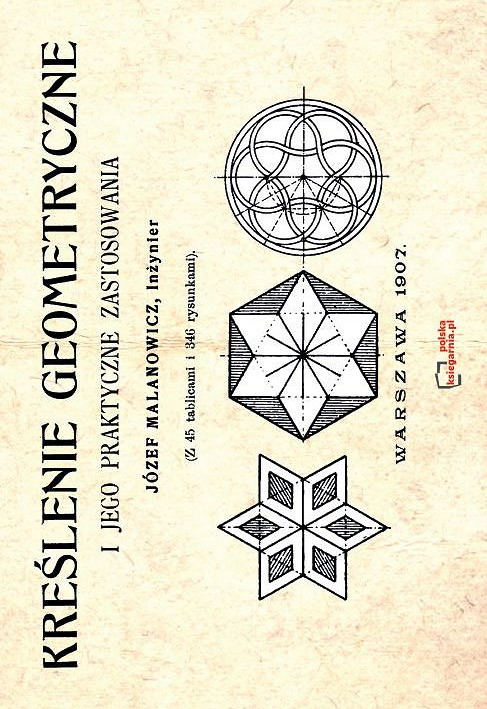

Kreślenie geometryczne i jego praktyczne zastosowania. Reprint 1907

Reprint wydania 1907 roku.

Niniejsza książka zawiera systematyczny wykład zasad geometrii kreślarskiej wraz z opisem przyborów i materiałów do rysunku technicznego.

Przedstawia konstrukcje figur geometrycznych, krzywych i ornamentów, ze szczególnym uwzględnieniem ich zastosowania w architekturze i sztuce zdobniczej.

Dzieło przeznaczone jest dla nauczycieli, uczniów szkół fachowych oraz praktyków rzemiosła.

SPIS TREŚCI

Przedmowa
Słowo wstępne dla nauczyciela

Rozdział I. Wiadomości wstępne

§ 1. Wskazówki wstępne – 1
§ 2–14. Wiadomości wstępne. Zasady początkowe geometrii płaskiej: punkt, linia, mierzenie i miary, linie równoległe, kąty, linie pionowe i poziome – 2

Rozdział II. Przybory i materiały do kreślenia

§ 15–26. Przybory do kreślenia: własności i sposoby użycia. Rysownica, liniał, trójkąty, krzywiki, calówki, pluskiewki, cyrkiel do mierzenia, grafion, cyrkiel kolankowy itd. – 8
§ 27. Sprawdzanie dokładności przyborów do kreślenia – 15
§ 28–35. Materiały do kreślenia: papier rysunkowy, ołówki, gumki, tusze kreślarskie, farby wodne do użytku technicznego, kleje – 18

Rozdział III. Podstawowe zadania kreślarskie

§ 36. Zadania zasadnicze z zakresu kreślenia – 24
§ 37. Wiadomości wstępne (przed rozpoczęciem kreślenia) – 25
§ 38–39. Tablice wstępne (1, 2, 3) – 27, 29, 31

Rozdział IV. Figury geometryczne

§ 40–44. Koła i ich części. Zastosowania praktyczne – 32
§ 45. Kreślenie zadań geometrycznych – 35
§ 46–48. Mierzenie kątów. Kątomierz – 40

Rozdział V. Wielokąty i trójkąty

§ 49–50. Wielokąty – pojęcia ogólne – 42
§ 51. Kreślenie wielokątów foremnych w kole – 43
§ 52. Kreślenie wielokątów foremnych przy danym boku – 47
§ 53. Zastosowanie praktyczne wielokątów foremnych – 51
§ 54. Trójkąty – pojęcia ogólne – 51
§ 55. Kreślenie zadań dotyczących trójkątów – 52

Rozdział VI. Czworoboki i kompozycje

§ 56. Czworoboki – kreślenie zadań – 54
§ 56 I. Kwadrat – zastosowania praktyczne w kompozycjach – 54
§ 56 II. Prostokąt – zastosowania praktyczne w kompozycjach – 58
§ 56 III. Równoległobok – 58
§ 56 IV. Ukośnik – zastosowania praktyczne w kompozycjach – 59
§ 56 V. Trapez – zastosowania praktyczne w kompozycjach – 59
§ 56. Kompozycje w zastosowaniu do potrzeb fachowych – 61

Rozdział VII. Krzywe i linie specjalne

§ 57. Koła styczne – 63
§ 58. Koła przecinające się – zastosowania praktyczne – 67
§ 59. Rozwinięcie obwodu koła (rektyfikacja) – 67
§ 60. Zastosowanie kół stycznych i przecinających się w architekturze zdobniczej – 69
§ 61–62. Elipsa – kreślenie elips – 75
§ 63–64. Parabola – kreślenie parabol – 79
§ 65–66. Hiperbola – kreślenie hiperbol – 82
§ 67. Linie koszykowe i ich konstrukcje – 84
§ 68. Owale – 87
§ 69. Linie jajowe i ich konstrukcje – 87
§ 70. Kreślenie łuków stylowych do okien, drzwi i sklepień – 91

Rozdział VIII. Linie cykliczne i spiralne

§ 71. Łuki niesymetryczne („łabędzie szyje”) – 97
§ 72. Cykloidy – wprowadzenie – 97
§ 73–75. Cykloida, epicykloida, hipocykloida – wykreślanie – 98
§ 76. Konstrukcje przybliżone cykloid – 103
§ 77. Linie: sercowa, gwiaździsta; hipocykloida Szłajnera, asteroida – 104
§ 78–81. Linie spiralne: ewolwenta koła, spirala Archimedesa, woluta jońska – 104
§ 82. Konchoida – 108

Rozdział IX. Skale, ornamenty i style

§ 83. Skale (wymiarki) – 109
§ 84–86. Zdobienie geometryczne – 113
§ 87. Ornamenty ludów pierwotnych i style historyczne: egipski, asyryjski, perski, grecki, toskański, rzymski, starochrześcijański, bizantyjski, arabski, mauretański, romański, gotycki, renesansowy, barokowy, regencji, rokoko, Ludwika XVI, cesarstwa oraz sztuka współczesna – 118
§ 88. Sztuka polska – 153

Rozdział X. Kompozycja i pismo

§ 89. Ogólne zasady tworzenia kompozycji w zastosowaniach fachowych – 163
§ 90. Alfabet i znaki do pisma „rond” – 174
§ 91. Alfabety pisma „cieniowego” i „secesyjnego” – 176
